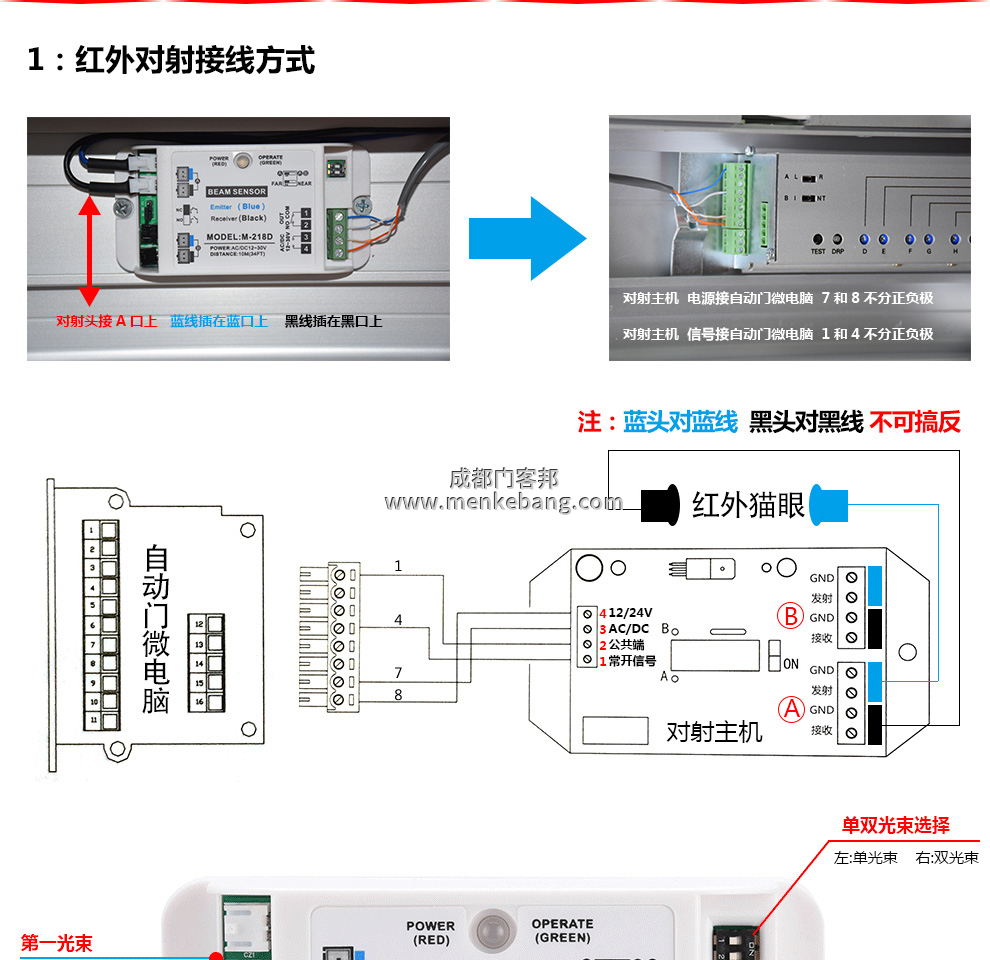

自動門控制器是一種采用數字化技術設計的智能型多功能手動、無線遙控兩用電動門控制器。電動門控制器具有良好的智能判定功能和很高的可靠性，是當前電動伸縮門系統中首選的自動控制設備。接下來成都自動門公司小編來介紹一下自動門控制器接線圖解,自動門控制裝置接線圖。

       自動門控制器安裝后的正常使用，其安裝工作必須按照說明書的要求，由專業人員來進行安裝，同時還應參照產品所附的自動門控制器接線圖正確連接。

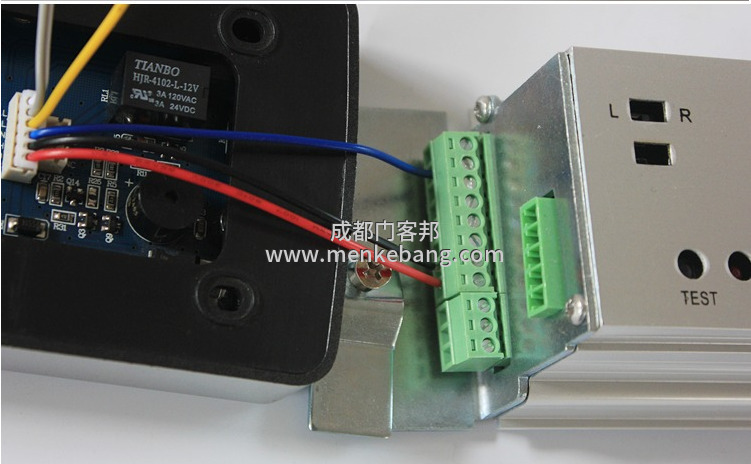

　　自動門控制器接線圖解步驟一：自動門控制器的安裝所用的電源線和電機動力線應選用線徑不小于1.5mm2銅芯護套電纜，其它控制線應選用導線截面不小于0.5mm2的銅芯電纜。電源火線應接于控制器的L端，零線應接于控制器的N端。

　　自動門控制器接線圖解步驟二：感應門控制器機內保險最好使用Ф5×20mm/6A的快速熔斷器，嚴禁將機內保險作直接短路使用。控制器的探頭安裝于室外適當高度，角度可以根據實際情況具體調整。

　　自動門控制器接線圖解步驟三：感應門控制器的安裝位置應根據用戶的具體情況選擇適當位置懸掛于無磁場干擾的墻體上，安裝高度距地面不應小于1.2m。從控制器中引出的電纜要沿墻體進行固定，并固定牢固。

　　自動門控制器接線圖解步驟四：自動門控制器安裝完成后，在正式通電前，要對全部的安裝工作進行一一仔細檢查，確認無誤之后方可接通電試運行。探頭安裝于室外適當高度，角度可以調整。

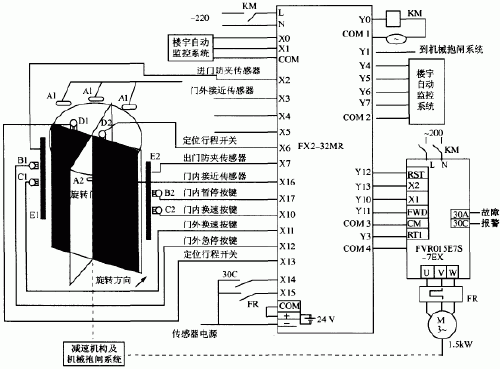

       了解自動門工作原理：

1、當有人由內到外或由外到內通過光電檢測開關K1或K2時，開門執行機構KM1動作，電動機正轉，到達開門限位開關K3位置時，電機停止運行;

2、自動門在開門位置停留8秒后，自動進入關門過程，關門執行機構KM2被起動，電動機反轉，當門移動到關門限位開關K4位置時，電機停止運行;

3、在關門過程中，當有人員由外到內或由內到外通過光電檢測開關K2或K1時，應立即停止關門，并自動進入開門程序;

4、在門打開后的8秒等待時間內，若有人員由外至內或由內至外通過光電檢測開關K2或K1時，必須重新開始等待8秒后，再自動進入關門過程，以保證人員安全通過。

以上我們介紹了自動門控制裝置接線圖與自動門工作原理，更多請了解自動門遙控器匹配,松下自動門如何辨別真假,多瑪感應門遙控器說明書，歡迎來電咨詢。
