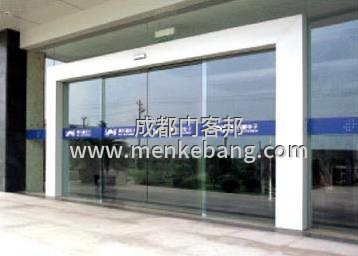

自動門一般用于某些需要人員經常出入的場合（銀行 政府辦事大廳 商場 公司等），通過門頂部的紅外或者微波感應器（探頭），感應到有人需要進入或者離開，驅動電機，自動平移打開玻璃門，人員離開后，門自動關上。

自動門自身控制方式？

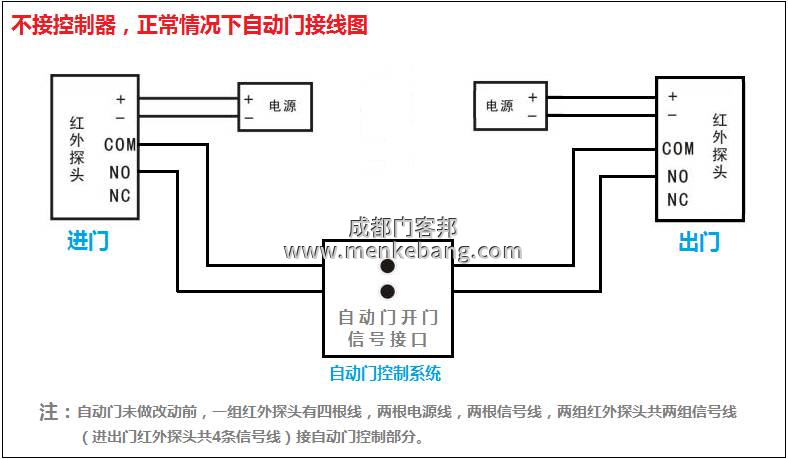

進門和出門的紅外探頭（或微波感應器）分別并接到自動門的開門信號

自動門+門禁系統？

理論上接線方法：

自動門的紅外探頭一般有4條線連接自動門控制板接線端，其中兩條是電源線，不用管。另外兩條是控制線，在自動門控制板接線處，拆下來不再接其它設備。原來接這兩條線的端子，分別接控制器繼電器輸出的 COM 和 NO。

推薦閱讀：感應平移自動門   松下150自動門價格   有框感應門

但實際上：

控制器上的繼電器對電鎖做了保護電路，這個保護對對自動門可能有副作用，可能會出現門開了一半就馬上關閉了，或者 關了一半又打開了；

又因為有的自動門的兩條控制線是帶電壓的，不是開關信號。

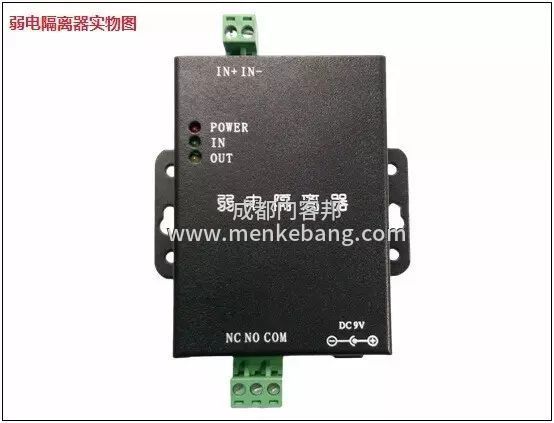

基于以上這兩個原因，接自動門一定要加弱電隔離器（如下圖所示），弱電隔離器可以解決這兩個問題。

所以正確的實現門禁控制器控制自動門的接線方式是這樣的：

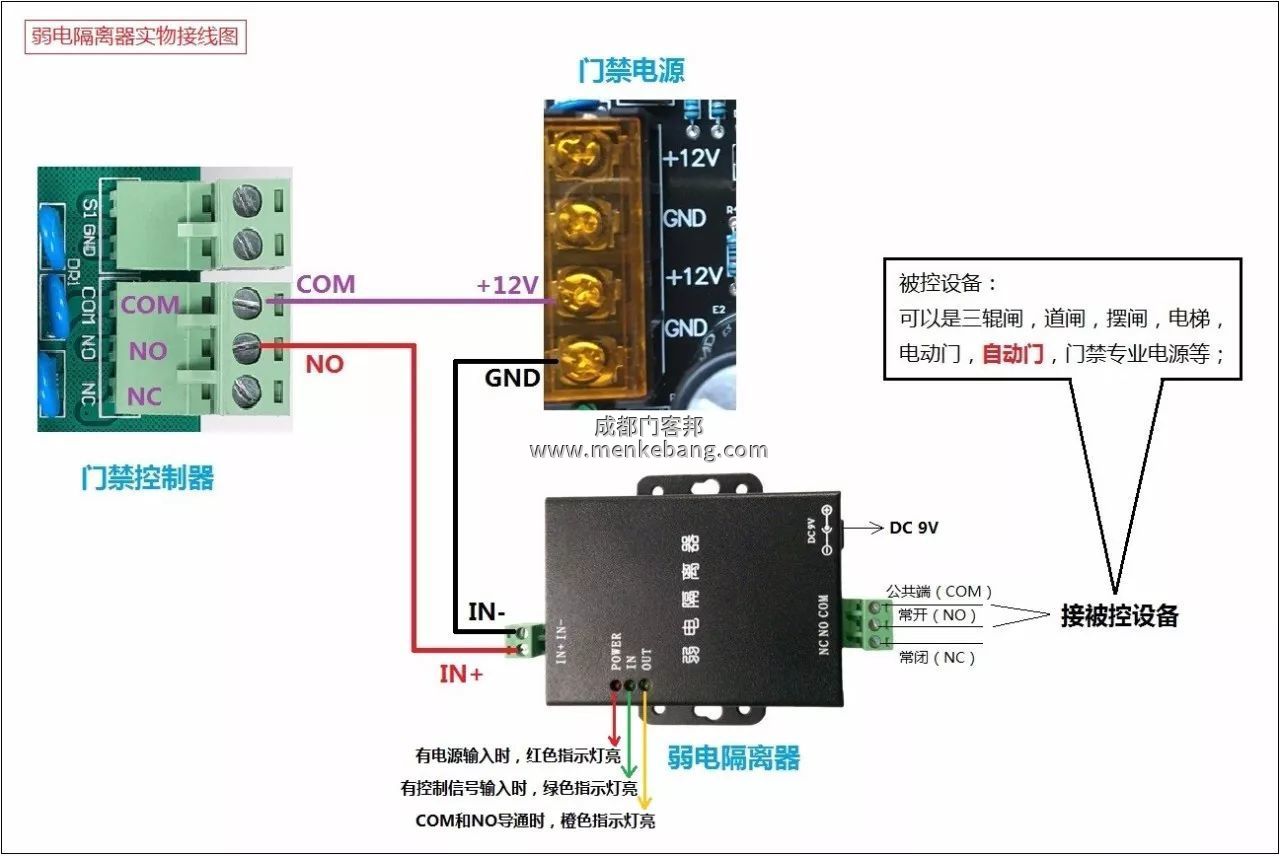

實物接線圖如下：

現場環境+接線方式

如果客戶需要：外面刷卡進門，里面自動開門；則只需將紅外探頭接到出門按鈕上即可！

以上就是成都自動門維修小編介紹的門禁與自動門接線圖及門禁自動門工作原理，更多相關門禁自動門請點擊：http://www.bjzxyy.com.cn/p/76.html
